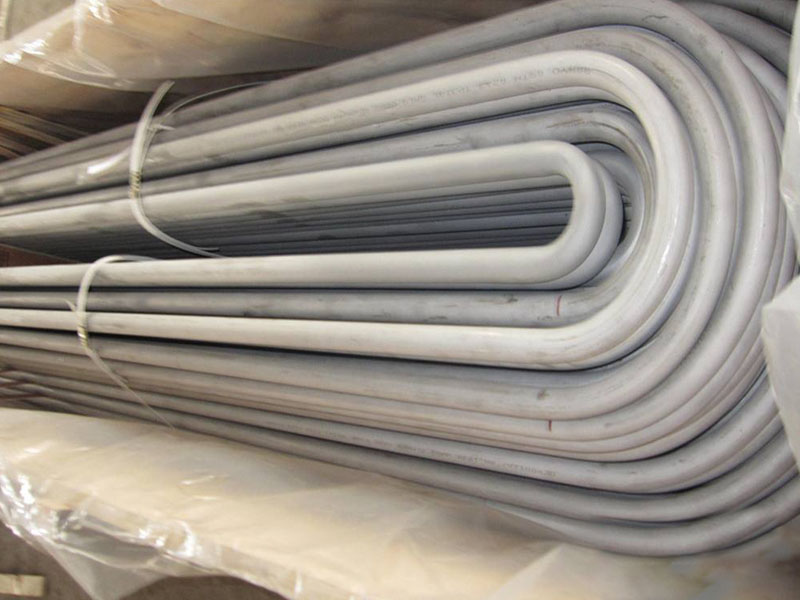

不銹鋼U型管變形矯正可根據(jù)變形程度、管徑尺寸和工況要求選擇合適的方法。

機械矯正法：

小口徑管（DN100以下）?：采用專用弧形頂具在變形點緩慢施壓，每次調(diào)整量≤1°，避免應力集中產(chǎn)生裂紋。薄壁管（壁厚＜2mm）需在施壓點墊弧形墊塊，防止壓扁失圓。

?大口徑管（DN300以上）?：使用液壓矯圓機，通過圓周均布的液壓頂桿逐步施壓，單次頂推量≤0.5mm。橢圓變形修復后圓度偏差需≤管徑1%。

熱矯正法：

局部加熱矯正?：氧乙炔焰在變形區(qū)相鄰部位點狀加熱（600-800℃，鋼材呈暗紅色），同步用千斤頂反向頂推。適用法蘭傾斜等焊接殘余應力變形，矯正后垂直度偏差≤1mm/100mm。

?火焰三角形加熱?：在變形對側(cè)120°弧長區(qū)域加熱三角形區(qū)域（底邊=1/3管徑），噴水加速冷卻提高矯正效率。

專用工具矯正：

內(nèi)校圓器?：變形量＞5%時，采用液壓千斤頂式校圓器（推力≥10t），從管道內(nèi)部撐壓恢復圓形。

?外圓對口器：套半圓形夾具于管端，楔鐵擠壓橢圓長軸端，同步點焊固定。

熱矯正需佩戴耐高溫手套及面罩，液壓設(shè)備保壓時間≤30秒/次。
