不銹鋼換熱器管的成型要求主要圍繞 “保證傳熱效率、抗住腐蝕和壓力、適配后續(xù)裝配” 來定的，從原材料到成型工藝，再到最終的尺寸、表面和性能，每一步都有明確規(guī)矩，畢竟它要在冷熱交替、可能有腐蝕的環(huán)境里長期工作，成型差一點就可能漏液、傳熱慢，甚至斷管。

首先得從原材料源頭把好關，不是隨便一塊不銹鋼都能用來做換熱器管。材質得符合國標，比如常用的 304（06Cr19Ni10）、316L（022Cr17Ni12Mo2），得先做成分檢測，確保鉻、鎳、鉬這些關鍵元素含量達標（比如 316L 的鉬含量得在 2%-3%），不然抗腐蝕能力會打折扣。而且原材料的鋼板或鋼坯不能有夾層、裂紋這些缺陷，不然成型后管子里會藏著 “暗傷”，用著用著就裂了。另外，原材料的壁厚偏差要小，比如坯料厚度公差不能超過 ±0.1mm，不然后續(xù)拉拔或軋制時，管子壁厚會不均，薄的地方容易被壓力撐破，厚的地方又影響傳熱。

接著是成型工藝的核心要求，主要分無縫管和焊接管兩種，規(guī)矩不一樣。如果是無縫管，常用 “熱軋 + 冷拔” 或 “冷軋” 成型：熱軋時溫度要控制好（比如 304 不銹鋼熱軋溫度在 1100-1200℃），溫度太低管子拉不動，太高會讓材質變脆，還得保證軋制時的壓力均勻，不然管子會 “偏心”（一邊厚一邊薄），圓度也差；冷拔是為了細化尺寸，拔的時候要涂潤滑液，防止管子表面被拉傷，而且每次拔伸量不能太大（一般每次縮徑不超過 15%），不然管子會硬脆，得中間穿插 “退火處理”（加熱到 800-900℃保溫后冷卻），恢復韌性。如果是焊接管，關鍵在 “焊接質量”—— 得用氬弧焊（TIG 焊）這種能焊透且無渣的工藝，焊縫不能有氣孔、夾渣，更不能沒焊透，焊完后還得把焊縫處的 “焊筋” 磨平，不然內(nèi)壁有凸起會阻礙流體流動，還容易結垢，影響傳熱；有些嚴一點的場景（比如食品級），焊完還要做 “焊縫探傷”（渦流檢測），確保內(nèi)部沒缺陷。

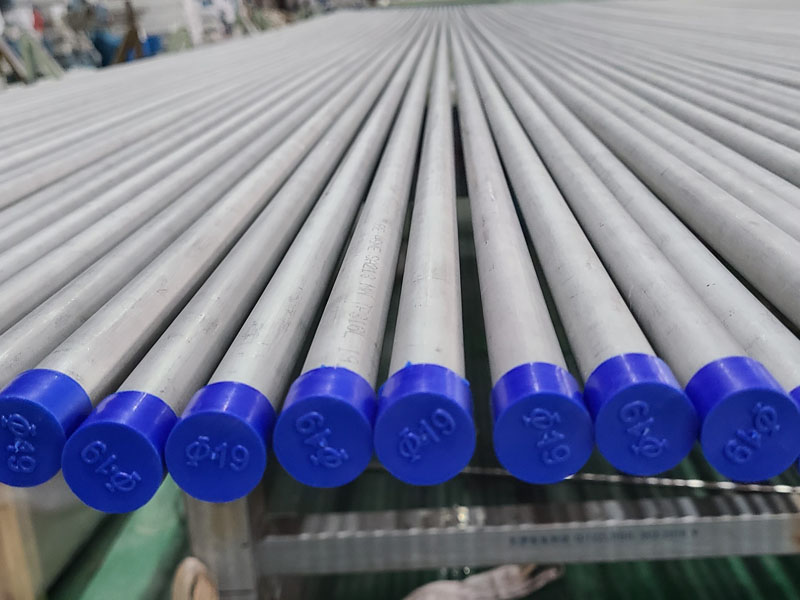

然后是尺寸精度的硬要求，差一點都不行。外徑方面，比如常用的 19mm、25mm 外徑的管子，公差一般控制在 ±0.1mm，要是外徑不準，后續(xù)穿進換熱器的管板孔時會有間隙，要么裝不進去，要么裝進去后密封不好漏液；壁厚公差更嚴，比如 2mm 壁厚的管子，公差通常在 ±0.15mm，壁厚不均會導致兩點問題：一是薄的地方強度不夠，高壓下容易爆管；二是厚的地方傳熱慢，影響整個換熱器的效率。長度也有要求，比如根據(jù)換熱器的管板間距，管子長度偏差要在 ±5mm 內(nèi)，太長了裝不下，太短了兩頭接不上。還有 “直線度”，每米長度的彎曲度不能超過 1mm，不然穿管時管子會歪，甚至碰壞管板，還會讓管內(nèi)流體流速不均，局部過熱。

再就是表面質量的細節(jié)要求，內(nèi)外壁都得干凈光滑。內(nèi)壁粗糙度一般要≤Ra1.6μm，嚴一點的（比如醫(yī)藥、食品用）要≤Ra0.8μm，因為粗糙度太高，流體里的雜質、水垢會粘在上面，時間長了形成 “垢層”，就像給管子穿了件 “棉襖”，熱量傳不出去；而且粗糙表面的凹坑里容易藏腐蝕介質，會加速管子生銹。外壁粗糙度雖然沒內(nèi)壁嚴，但也不能有劃痕、氧化皮、麻點 —— 劃痕會成為 “腐蝕起點”，氧化皮在后續(xù)裝配時會脫落，可能堵塞管子。另外，表面不能有 “過酸洗” 的痕跡（比如表面發(fā)暗、有斑點），酸洗是為了去氧化皮，但洗過頭會讓管子表面的鉻含量降低，抗腐蝕能力會下降。

還有力學性能和耐腐蝕的隱性要求。成型后管子得做 “力學測試”，比如抗拉強度（304 得≥515MPa）、屈服強度（≥205MPa）、伸長率（≥40%），這些指標不夠的話，管子在高溫高壓下會變形甚至斷裂；有些高溫場景（比如鍋爐用）還得測 “蠕變性能”，確保長期高溫下不會慢慢拉長。耐腐蝕方面，成型后要做 “固溶處理”—— 把管子加熱到 1050-1100℃，讓鉻、鎳等元素均勻分布在鋼材里，然后快速水冷，這樣表面能形成致密的氧化膜（Cr?O?），抗腐蝕能力才夠；有些場景還得做 “鈍化處理”（用硝酸溶液浸泡），進一步強化這層保護膜，防止后續(xù)使用時生銹。

最后是管端的裝配要求，為后續(xù)安裝 “鋪路”。管子兩端要做 “平端面” 處理，端面和管子軸線得垂直（垂直度偏差≤0.1mm），不然和管板焊接時會有縫隙，焊不牢還漏液；有些還得做 “倒角”（比如倒 45° 角，倒角寬度 1-2mm），方便穿管時對準管板孔，也防止安裝時劃傷密封圈。如果是需要 “脹接”（不用焊接，靠脹管器把管子脹緊在管板上）的場景，管端還得做 “軟化處理”，讓管端韌性更好，脹接時不會裂。

總的來說，不銹鋼換熱器管的成型要求就是 “精、凈、韌、耐” 四個字：尺寸要精，表面要凈，力學性能要韌，耐腐蝕要夠 —— 只有這樣，管子裝到換熱器里，才能既高效傳熱，又能扛住壓力和腐蝕，用得久還不出安全問題。
